Rohrschlitten Typ THV-2 140 - 180 mm | 40

Rohrschlitten Typ THV-2

Rohrschlitten THV-2-140 W37-OF-SF 48,3 mm, T-Form mit 2 Rohrschellen, DIN 3567, Form A, Höhenverstellbereich 140 - 180 mm, Werkstoff S235JR (St37), feuerverzinkt, Verschraubung feuerverzinkt

Art.-Nr.: 169683
Abgabeeinheit: 1 Stück
Gewicht/ME: 5,100 kg
Stück

Anwendung

  • Für die Befestigung von Rohrleitungen in der schweren Haustechnik, im Industrie- und Anlagenbau
  • Zur Befestigung von Rohrleitungen mit Gefälle oder konstanter Centerline

Ihre Vorteile

  • Individuelle Einstellung des Abstandes der Rohrschelle von der Unterkonstruktion auf der Baustelle
  • Ausgleich von Höhentoleranzen und Unebenheiten der Unterkonstruktion
  • Neigungsverstellung Rohrachse bis max. 10°
  • Feuerverzinkt für Einsatz im Außenbereich geeignet
Kurzbeschreibung
Rohrschlitten THV-2-140 W37-OF-SF 48,3 mm, T-Form mit 2 Rohrschellen, DIN 3567, Form A, Höhenverstellbereich 140 - 180 mm, Werkstoff S235JR (St37), feuerverzinkt, Verschraubung feuerverzinkt
Typ
THV-2-140 W37-OF-SF 48,3
Produkttyp
Rohrschlitten
Rohraußen-Ø D
48,3 mm
Material
Stahl
Oberfläche
feuerverzinkt
eCl@ss 11.1
23-35-01-90

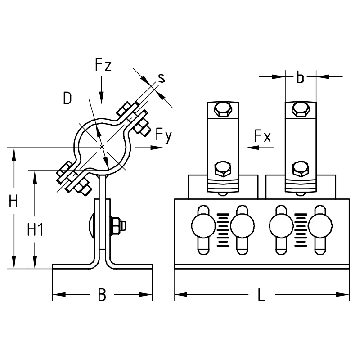

Maß B
128 mm
Nennweite DN
40
eCl@ss 7.1
23-35-01-90
Maß b
30 mm
Maß H
165 - 205 mm
Maß L
225 mm
Maß s
5 mm
Verstellbereich
140 - 180 mm
Zolltarifnummer
73269060
Weitere technische Details finden Sie im Datenblatt.
